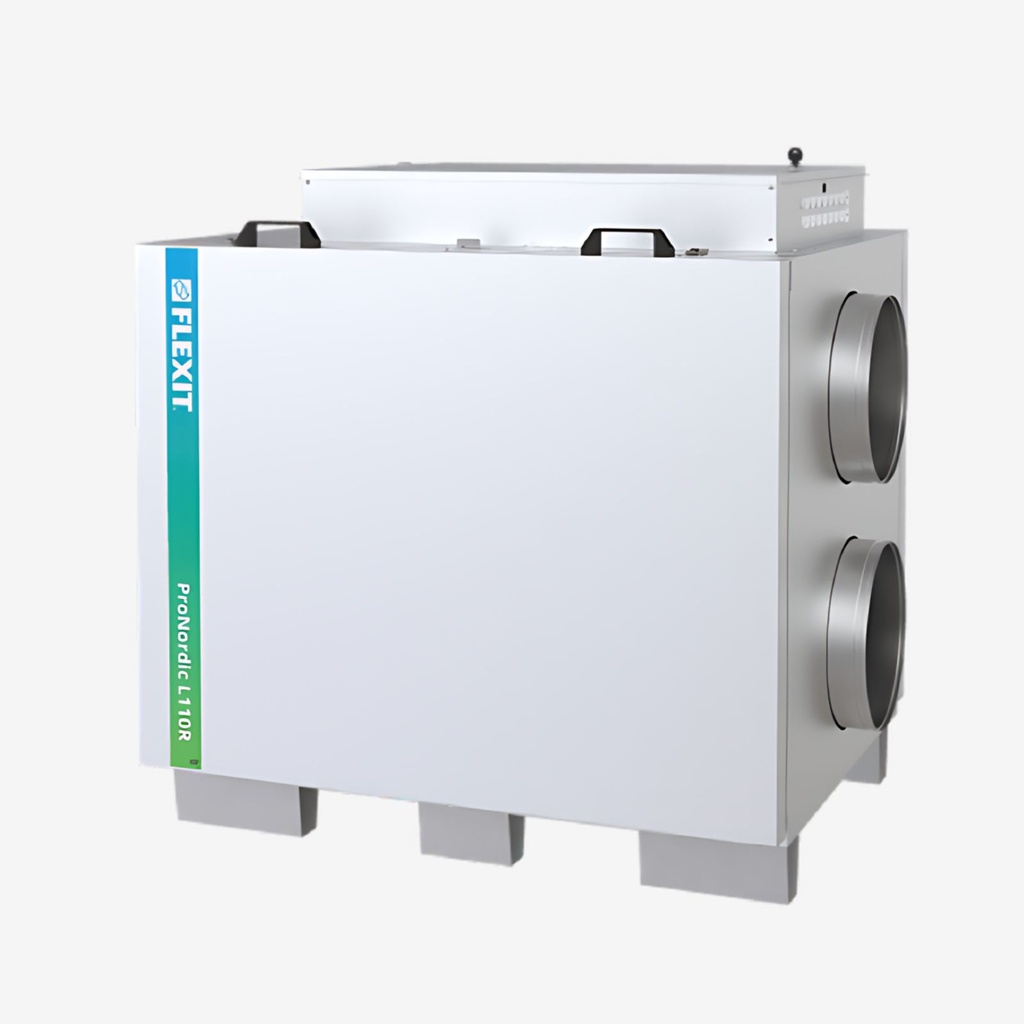

Flexit ProNordic L110R je komerčná vzduchotechnická jednotka s rotačným výmenníkom tepla, navrhnutá pre komerčné budovy v náročných severských klimatických podmienkach. S nominálnym prietokom vzduchu 1 300 m³/h (pri 200 Pa, 80 %/SFP 2) a kruhovým pripojením potrubia Ø315 mm pokryje ventiláciu kancelárskych budov, škôl, bytových domov, obchodov a fitness centier. Energeticky úsporné EC ventilátory s radiálnymi B-kolesami (2×500 W) a komponentná účinnosť výmenníka 84 % zaručujú hospodárnu prevádzku aj v zime. Riadiaci systém Siemens Climatix CS2500 s komunikáciou Modbus zabezpečuje jednoduchú integráciu do systémov riadenia budov (BMS). Dodávaná ako pravé prevedenie v 400 V, jednoducho prestaviteľná na ľavé prevedenie a 230 V priamo na stavbe.
Kľúčové výhody
Výkonové parametre
Flexit ProNordic L110R poskytuje nominálny prietok vzduchu 1 300 m³/h pri 200 Pa (80 %/SFP 2). Kruhové kanálové pripojenie Ø315 mm prináša nižšie tlakové straty oproti menším priemerom a zjednodušuje napojenie na existujúce vzduchotechnické rozvody.
(80 %/SFP 2)
(85 %/SFP 1,5)
(kruhové)
výmenníka
Riadiaci systém Siemens Climatix CS2500
Integrovaný riadiaci systém s reguláciou konštantného prietoku alebo 3 rýchlostí. Komunikácia Modbus TCP/IP alebo RTU pre pripojenie na systém riadenia budov (BMS). Ovládací panel ProPanel (tlačidlový) alebo ProTouch (dotykový displej Android) sa dodáva ako príslušenstvo. Časové programy a filtračná signalizácia na základe tlakového rozdielu.
Flexibilný dizajn — nemožno objednať nesprávne
Dodávaná ako pravé prevedenie s 400 V ako štandard. Orientácia na ľavé prevedenie a zmena napätia na 230 V sa vykoná priamo na stavbe. Ohrievacia batéria (elektrická 4 800 W alebo vodná) sa inštaluje na mieste. Táto flexibilita eliminuje riziko chybnej objednávky a šetrí náklady pri zmenách v projekte.
Komerčné budovy — kancelárie, školy, obchody
S nominálnym prietokom 1 300 m³/h pri 200 Pa je ProNordic L110R ideálna pre kolektívnu ventiláciu menších až stredných komerčných objektov — bytové domy, školské zariadenia, obchodné priestory a fitness centrá. Kruhové kanálové pripojenie Ø315 mm minimalizuje tlakové straty v rozvodoch.
Robustná konštrukcia pre technické miestnosti
Dvojstenné panely bez tepelných mostov zabezpečujú vynikajúcu tepelnú izoláciu a hospodárnu prevádzku. Kompaktné rozmery 1 230×1 130×910 mm a hmotnosť 181 kg brutto umožňujú inštaláciu aj v obmedzených priestoroch. Kompaktná filtrácia 795×380×85 mm zachytáva jemný prach a peľ.
Jednoduchá inštalácia a servis
ProNordic L110R je konštruovaná s dôrazom na efektívnu inštaláciu a údržbu. Kanálové prípojky sú kruhového prierezu Ø315 mm, čo minimalizuje tlakové straty a uľahčuje napojenie na vzduchotechnické rozvody s väčším priemerom.
Jednotku je možné demontovať na samostatné moduly — rotorový modul (43,5 kg), ventilátory (2×9 kg) a dvere (2×16 kg) — čím sa netto hmotnosť pre transport znižuje na 87,5 kg. Kompaktné rozmery umožňujú preniesť jednotku cez dverný otvor 90 cm.
Automatický bypass zabezpečuje voľné chladenie (free-cooling) v prechodných obdobiach. Filtračná signalizácia na základe tlakového rozdielu upozorní na potrebu výmeny filtrov.
ProNordic L110R sa montuje do interiéru — technická miestnosť alebo strojovňa vzduchotechniky. Jednotka musí byť umiestnená na suchom mieste chránenom pred poveternostnými vplyvmi. Prevádzková teplota: −30 °C až +40 °C.
ProPanel a ProTouch — dva spôsoby ovládania
ProPanel je štandardný ovládací panel s tlačidlami pre základnú prevádzku a prehľad stavu jednotky. Vhodný tam, kde postačuje jednoduché ovládanie bez pokročilých nastavení.
ProTouch je dotykový panel od Siemens (Android) s aplikáciou pre lokálne pripojenie k jednotke. Ponúka rozšírené možnosti nastavenia, vizualizáciu prevádzkových parametrov a históriu alarmov. Oba panely sa dodávajú samostatne ako príslušenstvo.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Max. prietok vzduchu (80 %/SFP 2) | 1 300 m³/h pri 200 Pa |
| Znížený prietok (85 %/SFP 1,5) | 1 000 m³/h pri 200 Pa |
| Komponentná účinnosť výmenníka | 84 % |
| Typ výmenníka | Rotačný (regeneratívny) |
| Typ ventilátorov | B-wheel radiálne s EC motormi |
| Príkon ventilátorov | 2×500 W (230 V) |
| Príkon rotorového motora | 40 W |
| Max. otáčky ventilátorov | 3 000 rpm |
| El. ohrievacia batéria (voliteľná) | 4 800 W |
| Vodná ohrievacia batéria | Voliteľná (inštalácia na mieste) |
| Menovité napätie (štandard) | 400 V / 50 Hz (prestaviteľné na 230 V) |
| Celkový príkon (s el. batériou 400 V) | 6 010 W |
| Celkový príkon (s vodnou batériou) | 1 210 W |
| Kanálové pripojenie | Ø315 mm (kruhové) |
| Filter | Kompaktný (ePM1 55 % / F7), 795×380×85 mm |
| Riadiaci systém | Siemens Climatix CS2500 |
| Komunikácia | Modbus TCP/IP alebo RTU |
| Regulácia ventilátorov | ModBus (konštantný prietok / 3 rýchlosti) |
| Rozmery (š×v×h) | 1 230×1 130×910 mm |
| Hĺbka bez dverí | 795 mm |
| Hmotnosť brutto | 181 kg |
| Hmotnosť netto (transport) | 87,5 kg (prejde dverami 90 cm) |
| Hmotnosť rotorového modulu | 43,5 kg |
| Hmotnosť ventilátorov | 2×9 kg |
| Hmotnosť dverí | 2×16 kg |
| Konfigurácia (štandard) | Pravé prevedenie 400 V (prestaviteľné na ľavé/230 V) |
| Montáž | Podlahová, vnútorná inštalácia |
| Prevádzková teplota | −30 °C až +40 °C |
| Farba | Hliník/zinok (Alusink) |
| Ovládacie panely | ProPanel (tlačidlový) / ProTouch (dotykový, Siemens Android) |
| Certifikácie | Nordic Swan Ecolabel eligible |
| Artikl (Product no) | 151000 |
| GTIN | 7023671510008 |
ProNordic L110R vs S100R — ktorý model zvoliť?
ProNordic L110R a S100R pokrývajú podobný výkonový rozsah (1 300 a 1 275 m³/h), no líšia sa predovšetkým kanálovým pripojením. L110R využíva kruhové potrubie Ø315 mm, čo prináša nižšie tlakové straty a je vhodnejšie pri projektoch s existujúcimi rozvodmi väčšieho priemeru. S100R má kruhové pripojenie Ø250 mm a prejde dverami 70 cm.
Pre väčšie priestory zvážte ProNordic S140R (max. 1 555 m³/h, Ø250 mm), ProNordic S180R (max. 1 800 m³/h) alebo ProNordic S220R (max. 2 400 m³/h). Celý rad ProNordic zahŕňa modely s prietokom od 780 do 6 000 m³/h.
Pre rezidenčné použitie (rodinné domy a byty) odporúčame rad Flexit Nordic.
Komerčná VZT jednotka pre náročné projekty. Skladom. Flexibilná konfigurácia.
Flexit ProNordic L110R je energeticky úsporná vzduchotechnická jednotka s rotačným výmenníkom tepla, prietokom 1 300 m³/h, kanálovým pripojením Ø315 mm a riadením Siemens Climatix CS2500 — flexibilná, spoľahlivá a skladom dostupná.
